Beschreibung
Metalldichtringe werden im Hochdruck- und Hochtemperaturbereich eingesetzt.
Um die Anforderungen zu erfüllen sind Ausführungen in verschiedenen Bauformen, Materialien und Beschichtungen möglich.

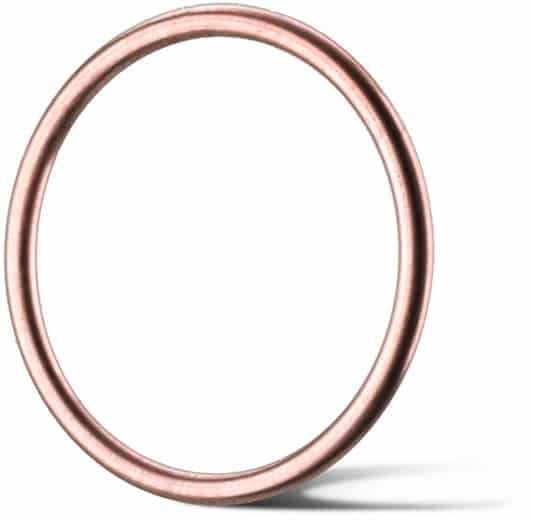

Metalldichtring aus Kupfer, Bauform 004MDR
Eigenschaften
Die allgemeinen Einflüsse auf mögliche Dichtungen sind im Kapitel „Statische Dichtungen – Grundlegende Informationen“ beschrieben. Bei Metalldichtringen hat die Bauform einen besonderen Einfluss, deren Eigenschaften werden im Abschnitt „Lieferprogramm“ detaillierter aufgeführt.
Die Beschichtung ist besonders bedeutend bei kleinen Relativbewegungen, beispielsweise verursacht durch Druckstöße, da sie den Reibungskoeffizienten zwischen Dichtung und Flanschoberfläche und somit das Risiko des Festfressens verringern bzw. unterbinden kann. Weiterhin kann eine Beschichtung die Korrosion sowie die Oxidation unter aggressiven Betriebsbedingungen verhindern. Ebenfalls hat eine Beschichtung starken Einfluss auf die Verformbarkeit im Kontaktbereich und somit auf die Dichtleistung, wie in Abbildung 1 verdeutlicht wird. Bei der Wahl der richtigen Beschichtung für Ihre Parameter beraten wir Sie gerne.

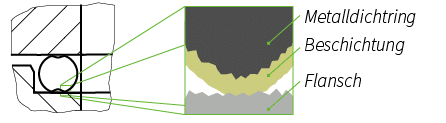

Abb. 1.: schematische Darstellung des Kontaktbereiches in welchem die Beschichtung eine bessere Anpassung an der Nutoberfläche ermöglicht

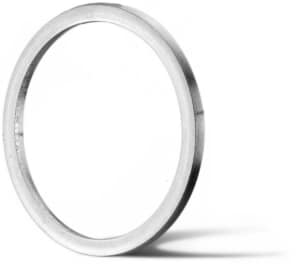

Metalldichtring, Bauform 001MD
Anwendungen
- Messfühler
- Motor
- Hydrauliksysteme
- Wärmetauscher
- Gasturbinen
- Ventile – Bereich: Gas und Ölindustrie
- Kompressoren im Gasindustriebereich, Hochdruckpumpen
- Rohrleitungsbau
- Hochdruckarmaturen
Lieferprogramm
Bauformen
| Bauform | Beschreibung | Schnittansicht |
|---|---|---|
| 001MDR | metallische Flachdichtung • kostengünstig |  |
| 002MDR | ballige Metalldichtringe • erhöhte Flächenpressung im Vergleich zur metallischen Flachdichtung • unterproportionale Zunahme der Flächenpressung |  |
| 003MDR | Metalldichtringe mit vollem Querschnitt (Drahtring) • passen in Nuten von Elastomer-O-Ringen • als rein statische Dichtung geeignet |  |
| 004MDR | O-Metalldichtringe • Temperaturbereich: -269 °C bis +950 °C • Druckbereich: Hochvakuum bis ca. 6500 bar • nicht geeignet für geringe Vorpressung, hohe Vorpressung nötig • ausreichendes Rückfederverhalten |  |
| 005-007MDR | C-Metalldichtringe • gute Rückfederung • niedrige Leckagerate • druckaktiv, somit anwendbar in extrem hohen Druckbereichen (Vakuum bis 500 bar) • rückstellfähig auch bei Druckschwankungen • relativ niedrige Vorpresskraft nötig • statischer oder halbdynamischer Einsatz • Lieferung in runder, ovaler und individueller Bauform | |
| 005MDR | C-Metalldichtringe - Belastungsart: Innendruck |  |
| 006MDR | C-Metalldichtringe - Belastungsart: Außendruck |  |
| 007MDR | C-Metalldichtringe - Belastungsart: Axialer Druck |  |
Werkstoffe und Abmessungen
| Bauform | Abmessungen / Normen | Werkstoffe | Oberflächenbeschichtungen /-behandlungen |
|---|---|---|---|
| 001MDR | DIN 2690; DIN 2691, DIN 2692, DIN 2693, DIN 2696, DIN 7168, DIN 7603, DIN 16258 | Kupfer, Weicheisen, Titan, Aluminium, Edelstahl, Messing, Vulkanfiber | verzinnt, verzinkt, chromiert, passiviert, phosphatiert |
| 002MDR | |||
| 003MDR | |||
| 004MDR | Durchmesser von 6,4 mm bis zu 2500 mm bei Stärken von 0,9 mm bis 6,4 mm | Rostfreier Stahl | Gold, Indium, Kupfer, Nickel, Silber, weitere galvanische Beschichtungen auf Anfrage |
| 005-007MDR | Durchmesser von 6,5 mm bis 300 mm bei Stärken von 0,9 mm bis 6,4 mm | Rostfreier Stahl | Gold, Indium, Kupfer, Nickel, PTFE, Silber |
Montagehinweise
- bei der Montage ist generell eine Sichtprüfung der Oberfläche hinsichtlich Riefen [Bsp.: Flansch, Spindel] vorzunehmen
- für C-Ringe sollte eine Rauheit Ra von unter 0,8 µm am Flansch vorliegen
- die Härte des Metalldichtrings sollte geringer sein als die des Flansches oder der Nut, um eine Wiederverwendbarkeit des Flansches zu gewährleisten und eine Verformung der Dichtung im Einbau zu realisieren
- an den Bauteilen [Nuten, Achsen, Wellen, …] sollten Montageschrägen mit einem Winkel von 10° bis 15° vorgesehen sein
- Dichtungen können in offenen [direkter Kontakt mit abzudichtendem Druck] bzw. geschlossenen Nuten liegen

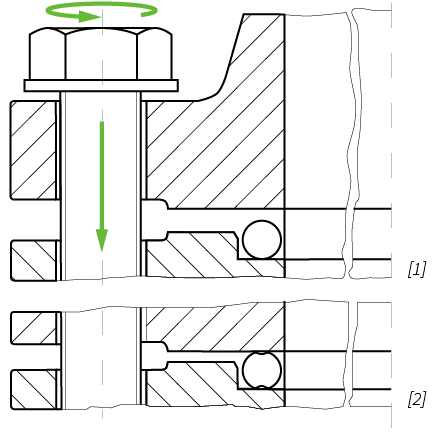

Abbildung 4: stellt einen C-Metalldichtring in axialer Druckbelastung dar, welcher neben seiner Hauptaufgabe, der statischen Abdichtung, auch bei geringfügiger Relativbewegung der Bauteile abdichten kann.

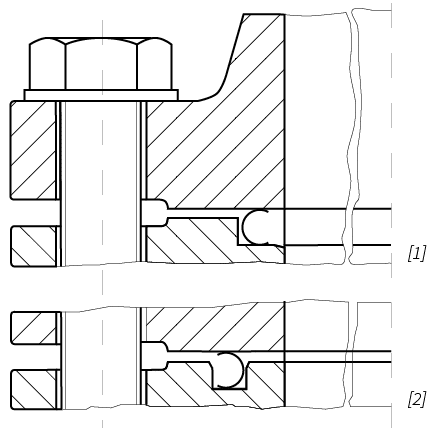

Abbildung 2: zeigt einen O-Metalldichtring [004MDR] vor [1] und nach dem Einbau [2]. Es ist deutlich zu erkennen, dass es zu einer Eindellung und somit zu Ausbildung von zwei Dichtflächen kommt.
Abbildung 3: stellt Einbauzustände von C-Ringen dar [Darstellung [1] Belastungsart Innendruck und Darstellung [2] Belastungsart Außendruck bzw. Vakuum], diese sollten zur druckabgewandten Seite jeweils leichtes Spiel aufweisen

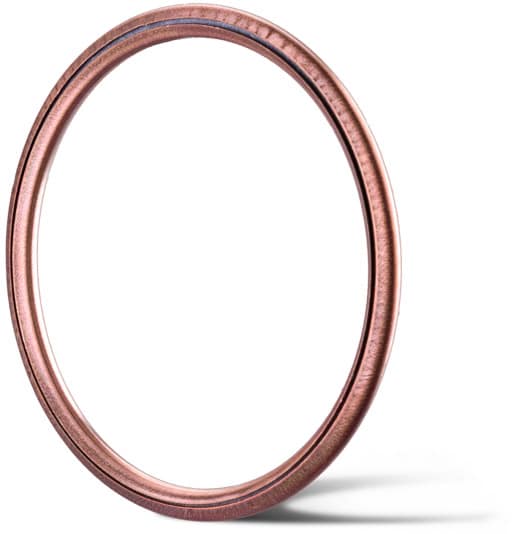

C-Metalldichtring aus Kupfer, Bauform 006MDR

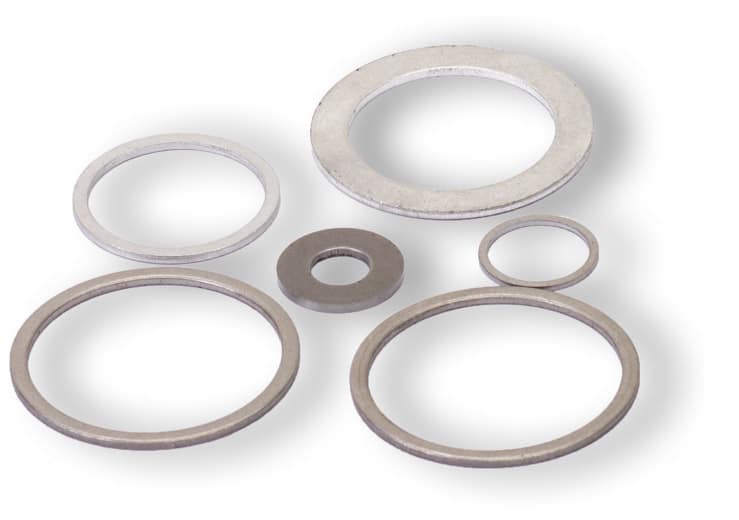

Metalldichtringe, Bauform 001MDR

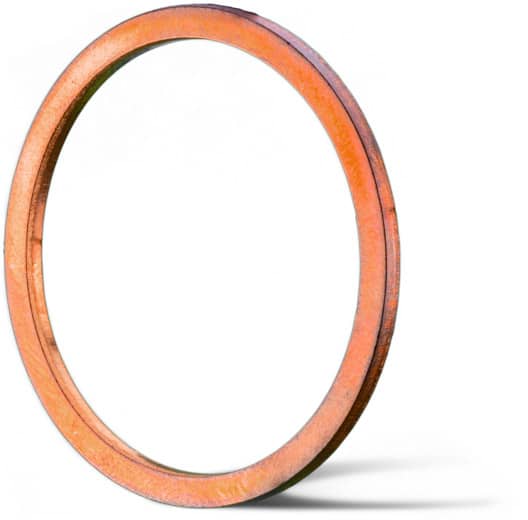

Metalldichtring aus Kupfer, Bauform 001MDR

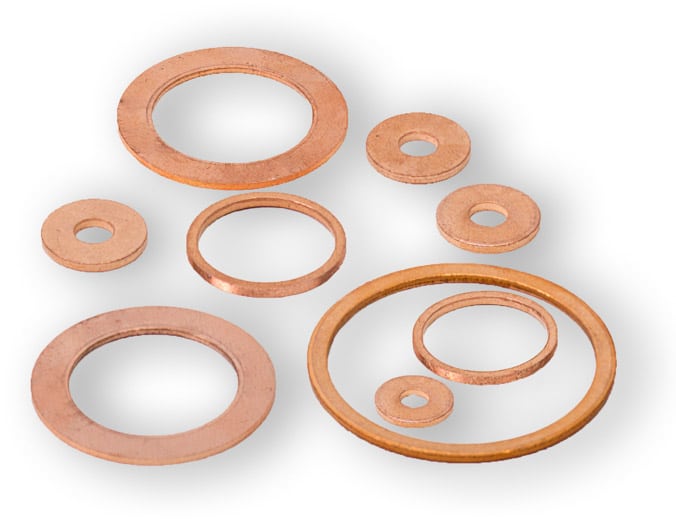

Metalldichtringe aus Kupfer, Bauform 001MDR
