LabTecta® und MagTecta™
Beschreibung
Für Pumpen, Ventilatoren, elektrische Motoren und ähnliche Anlagen ist die vollständige Funktion der Lagerung grundlegend. Dabei stellt verschmutztes oder gealtertes Öl, hervorgerufen durch Fremdpartikel oder in das Gehäuse eingedrungene Flüssigkeit ein hohes Risiko für die Lagerung dar. Studien belegen, dass ca. 45 % bis 52 %1,2 der Lagerschäden und -ausfälle auf die oben genannten Gründe zurückzuführen sind. Verschlissene Lager führen zu deutlich höheren Betriebskosten, ein Ausfall vor der geplanten Wartung kann hohe Folgekosten, aufgrund von Reparaturen oder im kritischsten Fall sogar einem Produktionsausfall hervorrufen.
Lagerschutzdichtungen in Labyrinthbauweise weisen dabei einen deutlich höheren Schutz gegenüber den o.g. Risiken als Radialwellendichtringe auf.

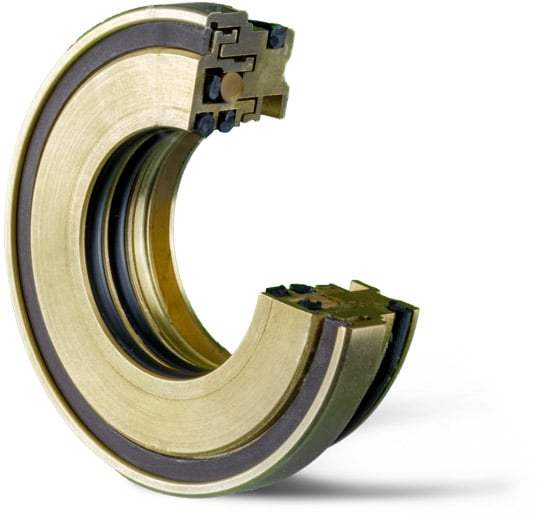

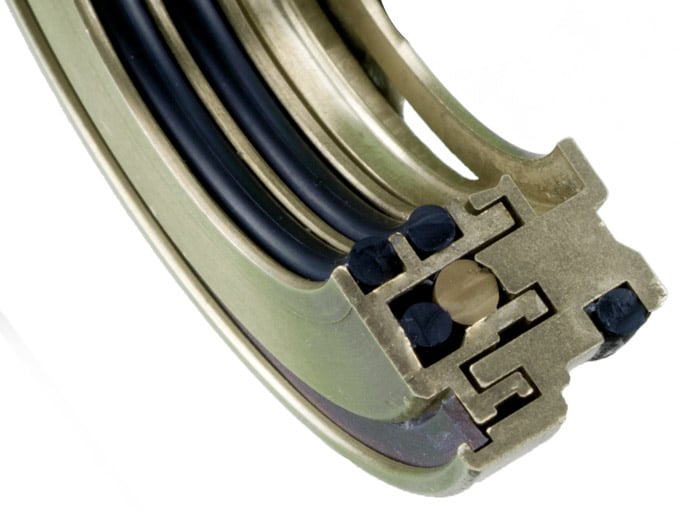

Abbildung zeigt eine LabTecta®66 in der Schnittdarstellung
Eigenschaften
- kontaktlose Labyrinth-Dichtung, schützt den Bauraum des Lagers drehzahlunabhängig vor Fremdkörpern und schädlichen Flüssigkeiten
- nahezu verschleißloses Dichtsystem aufgrund des kontaktlosen Aufbaus
- ermöglicht das „Atmen“ des Lagers
- während des Betriebes erwärmt sich die Luft im Lagerraum, diese kann durch das Labyrinth entweichen
- bei Stillstand des Lagers verschließt sich das Labyrinth mittels eines O-Rings [im rotierenden Betrieb öffnet sich das Dichtsystem infolge der Zentrifugalkraft]
- Einbauart: vertikal oder horizontal
- die Abflusskanäle sind funktionell auf die Einbausituation abgestimmt
- horizontale Bauweise auf Anfrage
- Einbau vor Ort ohne Spezialwerkzeug möglich
- die Labyrinth-Dichtung kann in der Regel auf die verschlissene Stelle des RWDR aufgepresst werden, die Abdichtung erfolgt mittels O-Ringen vor der eingelaufenen Stelle
- in der Mehrzahl der Anwendungsfälle kann somit eine kostspielige Wiederaufarbeitung der Welle vermieden werden
- Lagerabdichtungen, die als Labyrinth-Ringe ausgelegt sind, funktionieren wartungsfrei

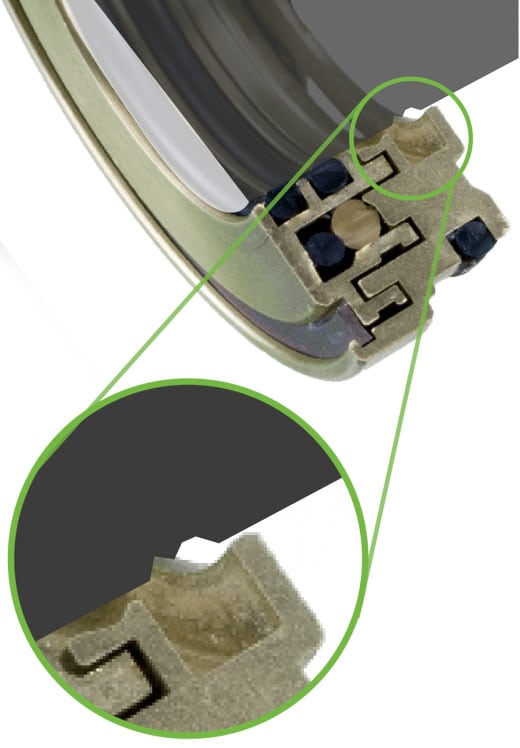

Abbildung zeigt die eingelaufene Welle, der Verschleiß wurde hervorgerufen durch den Einsatz eines Radialwellendichtring. Die Lagerschutzabdichtung LabTecta®66 kann einfach und schnell auf die Welle montiert werden. Eine kostspielige Wiederaufbearbeitung der Welle ist in der Regel nicht notwendig. Da mittels des LabTecta® Dichtsystems der Lagerraum, aufgrund der Nebenabdichtungen geschützt ist. Diese befinden sich zwischen Lagerraum und der eingelaufenen Verschleißstelle. Als Nebenabdichtungen werden zwei O-Ringe eingesetzt.
Anwendungen
Lagerschutzdichtungen in Labyrinthbauweise finden Anwendung bei:
- Pumpen
- Ventilatoren
- elektrischen Motoren
- Getrieben
- Dampfturbinen
- Walzenlagerungen
- Stehlagern
Lieferprogramm
Bauform
| Bauform | Durchmesser [mm] | Anordnung | Beschreibung |
|---|---|---|---|
| LabTecta®66 | 16-300 | vertikal | • Lagerabdichtung nach IP66, staubdicht und Schutz gegen starken Wasserstrahl |
| LabTecta®OP | 16-145 | vertikal | • Lagerabdichtung nach IP69, staubdicht und Schutz gegen Wasserhochdruck- & Dampfstrahlreinigung |
| LabTecta®AX, LabTecta®AXX, MagTecta™️AX | auf Anfrage | vertikal | • dient zum Ausgleich starker axialer Bewegung von bis zu 2,5 mm |
| Labtecta®66PB, MagTecta™️PB | auf Anfrage | vertikal | • ermöglicht den Ausgleich und das gleichzeitige Abdichten von angularen Wellenbewegungen in Stehlagern |
| LabTecta®RDS | auf Anfrage | vertikal | • geteilte Labyrinthdichtung zur einfachen und zeitsparenden Montage |
| LabTecta®66OPA, LabTecta®66IAP | auf Anfrage | vertikal | • druckluftbeaufschlagte Lagerdichtung gegen Stäube • OPA: Druckluft strömt zur Atmosphäre • IPA: Druckluft strömt in den abzudichtenden Raum |
| LabTecta®66FS, MagTecta™️FS | auf Anfrage | vertikal | • Labyrinthdichtung für voll oder teilweise geflutete Aggregate |
| LabTecta®66ST, LabTecta®66STAX | auf Anfrage | vertikal | • Lagerabdichtung von Dampfturbinen • toleriert thermische Ausdehnung • integrietes Ausblasventil • Nebenabdichtung mittels Graphit und Aflas® D13 |
| MagTecta™️, MagTecta-OM™️ | 16-145 | vertikal | • dient zum Sammeln und Auffangen von Ölnebel und als Lagerdichtung |
Werkstoffe
Der Grundkörper des Labyrinths kann in:
- Bronze oder
- Edelstahl
ausgeführt werden.
Die Werkstoffe für die O-Ringe, welche als Nebenabdichtung dienen, werden auf Ihre Anforderungen und die Bedürfnisse Ihrer Anlage ausgelegt.

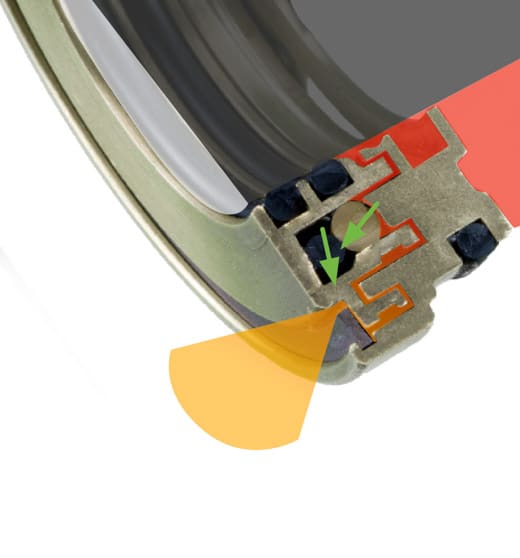

Abbildung zeigt das Labyrinth der LabTecta®66. Beim Betrieb und der daraus resultierenden Rotation der Welle, folgen die O-Ringe der Bewegung der angegebenen Richtungspfeile. Dies hat zur Folge, dass die erwärmte Luft [Rot-Oranger Verlauf] des Lagers entweichen kann. Im Stillstand schließt sich der Spalt, somit sind der Innenraum des Gehäuses, das Öl wie das Lager vor Umwelteinflüssen geschützt.

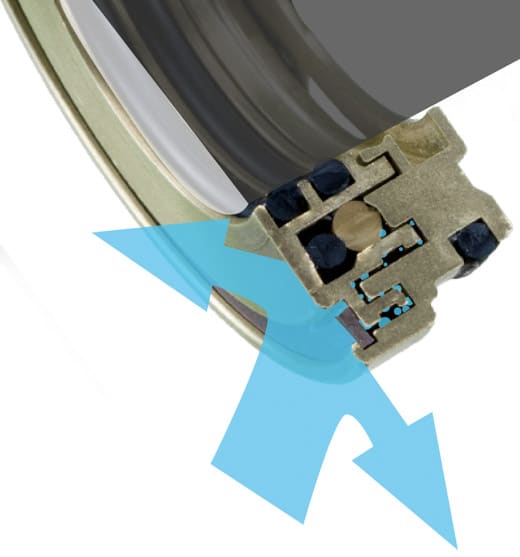

Abbildung verdeutlicht die gute Dichtwirkung der LabTecta®66. Der Großteil des Wasserstrahls [Blau] wird bereits am Gehäuse der Dichtung abgelenkt. Das danach folgende Labyrinth drosselt die Flüssigkeit und führt die Flüssigkeit ab. Ein Aufstauen wird somit verhindert.

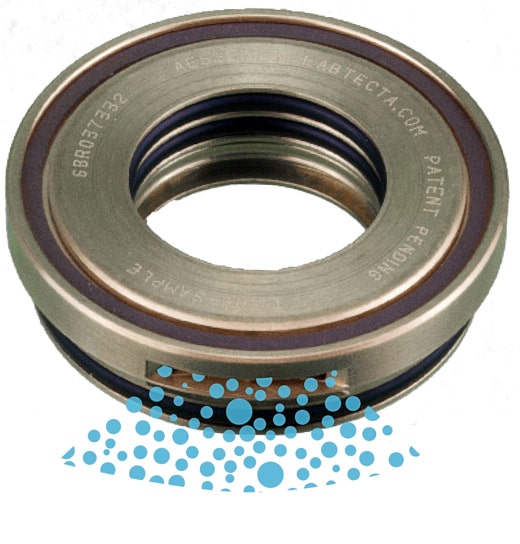

Darstellung zeigt die Abführschlitze einer LabTecta®66. Die blauen Punkte stellen die abgeführte Flüssigkeit aus dem Labyrinth dar.
Quellennachweis:
[1] – antriebstechnik 18 Nr. 3, S.71-74, 1979
[2] – Bloch, Heinz; “Pump Users Handbook: Life Extension” 2011
