Beschreibung:
• runde Schauglasplatten nach DIN 8902
Eigenschaften:
• Biegezugfestigkeit max. 160 N/mm²
• Rand geschliffen, Dicht- und Sichtflächen geschliffen und poliert
• Kanten gefast
• Anwendungstemperatur: 150 °C

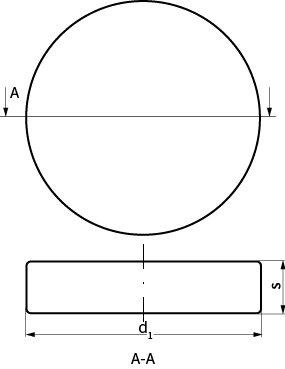

Die aufgeführten Skizzen zeigen den Durchmesser d₁, wie die Dicke s.
Bauformen
| d₁ [mm] | s [mm] | Druck [bar] |
|---|---|---|
| 45 | 10 | 40 |
| 45 | 12 | 50 |
| 50 | 10 | 25 |
| 50 | 12 | 40 |
| 60 | 10 | 16 |
| 60 | 12 | 25 |
| 60 | 15 | 40 |
| 63 | 10 | 16 |
| 63 | 12 | 25 |
| 63 | 15 | 40 |
| 80 | 12 | 16 |
| 80 | 15 | 25 |
| 80 | 20 | 40 |
| 100 | 15 | 16 |
| 100 | 20 | 25 |
| 100 | 25 | 40 |
| d₁ [mm] | s [mm] | Druck [bar] |
|---|---|---|
| 125 | 15 | 10 |
| 125 | 20 | 16 |
| 125 | 25 | 25 |
| 150 | 20 | 10 |
| 150 | 25 | 16 |
| 150 | 30 | 25 |
| 175 | 20 | 10 |
| 175 | 25 | 16 |
| 175 | 30 | 25 |
| 200 | 20 | 8 |
| 200 | 25 | 10 |
| 200 | 30 | 16 |
| 250 | 25 | 8 |
| 250 | 30 | 10 |
Maßtoleranzen: d₁ bis 125 mm +/- 0,5 mm | d₁ von 150 mm bis 200 mm +/- 0,8 mm | d₁ ab 200 mm +/- 1,0 mm | s von 10 mm bis 20 mm +/- 0,5 mm | über 20 mm +/- 0,8 mm
